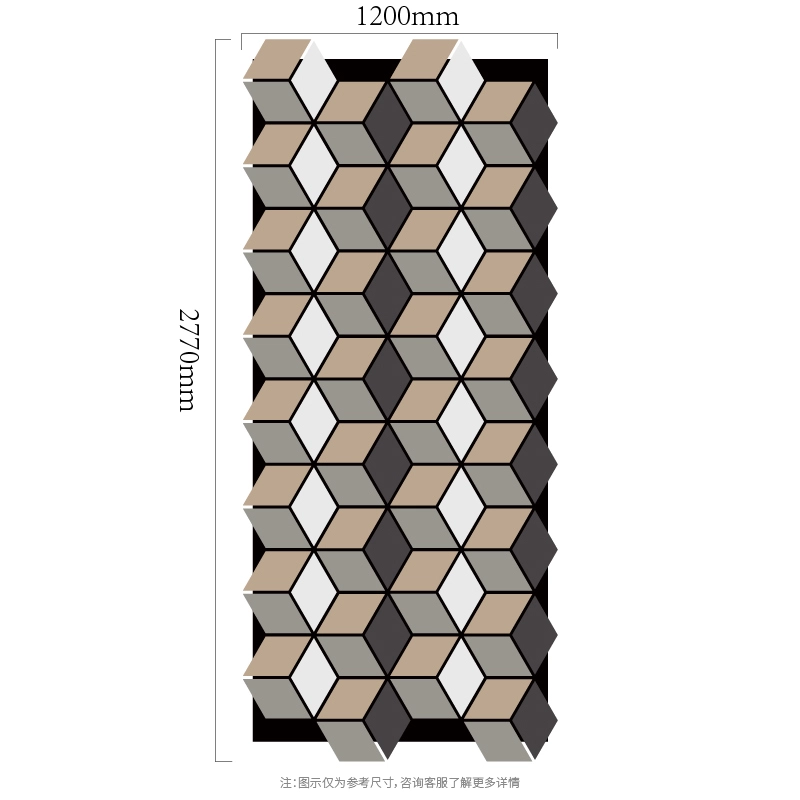

3D kuubiku sambaga moodul MDF-on-PET akustiline seinapaneel

3D Cube Column Modulaarne MDF-on-PET akustiline seinapaneel muudab korduvad isomeetrilised kuubikud, mis on kokku pandud kõrgeks avatud servaga geomeetriliste moodulite sambaks, praktiliseks dekoratiivseks akustiliseks seinasüsteemiks. Selle peamine visuaalne tulemus on selgelt väljendunud kolmemõõtmeline illusioon, mis on loodud lamedate CNC-lõigatud MDF-tükkidega kontrastse PET-i kohal. Selle asemel, et toetuda mustri loomisel trükitud pinnale, moodustatakse esiplaan tõelistest CNC-seadmetega töödeldud MDF-komponentidest, samal ajal kui polüesterkiust substraat jääb negatiivsetes ruumides nähtavaks. See kahekihiline suhe annab seina sügavuse, varju ja materjali kontrasti, säilitades samal ajal PET-aluse akustilise funktsiooni. Seda mudelit saab kõige paremini mõista CNC-määratletud dekoratiivsüsteemina, mitte fikseeritud varuplaadina. Selle väärtus tuleneb lõigatud MDF-i geomeetria, nähtava polüesterkiu tausta ja moodulite koordineerimise viisist projekti seina vahel.

Disaini peamised eelised

• Mustri identiteet: 3D Cube Column geomeetria on kohe eristatav tavalistest sirge liistuga akustilistest paneelidest ja seda saab kasutada projektispetsiifilise visuaalse signatuurina.

• CNC korratavus: kuubiku skaalat, näo värvi määramist, veeru laiust ja üldist kompositsiooni kõrgust saab reguleerida CAD-teel ning seejärel partii tootmiseks järjekindlalt reprodutseerida.

• Kihiline välimus: MDF-i dekoratiivpind loob esiplaani, samas kui paljastatud polüesterkiud muutub pigem tahtlikuks taustaks kui varjatud substraadiks.

• Mõõtmete paindlikkus: valmis suuruse määrab ühe fikseeritud laovormingu asemel muster ja seinakujundus, mistõttu seeria sobib ruudukujuliste, kõrgete, ristkülikukujuliste ja ebakorrapäraste moodulite jaoks.

• B2B projekti töövoog: joonised, näidiste kinnitamine, mustri suund ja moodulite nummerdamine saab kinnitada enne hulgitootmist, et vähendada paigaldamise ebaselgust.

Ehitus ja CNC tootmine

Tootmine algab vektori/CAD geomeetria kinnitamisega, millele järgneb MDF dekoratiivkihi CNC töötlemine. Protsess võimaldab kõveraid, nurga all olevaid ja ebakorrapäraseid komponente korrata ilma käsitsi lõikamiseta. Valmis kompositsioon on kokku pandud PET-akustilise substraadiga, nii et paljastatud taust muutub kujunduse osaks.

3D-kuubiku kolonniga moodul-MDF-on-PET-akustilise seinapaneeli puhul peaks tootmise ülevaade keskenduma konkreetselt kuubiku skaalale, näo värvi määramisele, veeru laiusele ja kompositsiooni üldisele kõrgusele. Need on muutujad, mis kõige tõenäolisemalt muudavad selle mudeli visuaalset iseloomu. Kitsaste sildade, väikeste nurkade või teravate osade korral tuleks joonist enne tootmiskoguse vabastamist kontrollida praktilise CNC-töötluse ja käsitsemise osas.

Tehnilised andmed ja tellimisvalikud

Disaini kasutamine ja soovitatavad rakendused

3D Cube Column Modulaarne MDF-on-PET akustiline seinapaneel sobib brändide müügisaalidesse, messi sissepääsudesse, tehnoloogiabüroodesse, üritusteruumidesse ja topeltkõrgusega fuajeesse. Disaini saab kasutada täisseina kordusena, raamitud akustilise lisana või lokaliseeritud funktsioonipaneelina. Kui muster on suunatud, peaks paigaldusjoonis tähistama iga mooduli orientatsiooni. See väldib juhuslikke ümberpööramisi ja hoiab visuaalsed jooned õmblustel pidevana.

Selle mudeli kõige olulisem planeerimispunkt on 3D-kuubiku veeru rütm. Disainerid peaksid otsustama, kas muster kordub identselt, peegeldub ümber keskjoone, pöörleb moodulite vahel või lõpeb ebakorrapärase funktsioonina. See otsus peaks kajastuma poe joonisel, nii et lõplik sein näeks välja pigem tahtlik kui mitteseotud paneelidest kokku pandud.

Tüüpiline rakenduse stsenaarium

Tehnoloogia näitusesaali sissepääsu funktsioon

Asetage 3D-kuubiku veerg sissepääsuportaali või digitaalse ekraani kõrvale nii, et isomeetrilised tahud paistavad seinast välja projitseerivad. Mitmed MDF-toonid võivad tugevdada kuubi illusiooni, määrates erinevatele nägudele heledad, keskmised ja tumedad väärtused. Kõrgformaat töötab eriti hästi seal, kus kitsas arhitektuurne laht vajab rohkem visuaalset kohalolekut.

See stsenaarium on pigem disainisoovitus kui nõue lõpetatud SHIPO projekti kohta. Veebisaidil avaldamiseks saab selle hiljem asendada kontrollitud kliendi juhtumi, paigaldusfoto, riigi/turu teabe ja mõõdetavate projektiandmetega, kui need materjalid on saadaval.

Kohandamine ja projekti tugi

3D Cube Column Modular MDF-on-PET akustilise seinapaneeli saab välja töötada standardse võrdlusmustri alusel või kohandada vastavalt projekti nõuetele. Selle kujunduse peamised kohandamismuutujad on kuubiku skaala, näo värvi määramine, veeru laius ja kompositsiooni üldine kõrgus. Polüesterkiust põhimiku standardpaksused on 5 mm ja 9 mm, samas kui MDF-i dekoratiivkihi paksus on tavaliselt 9 mm ja seda saab vajadusel valmistada ka muu paksusega. Valmis paneeli mõõtmed ei piirdu võrdlusjoonisega: SHIPO saab enne tootmisfaili kinnitamist üle vaadata seina mõõtmed, nõutavad moodulite jaotused ja mustriotsad. Hiina akustiliste paneelide tarnija, tehase ja tootjana on SHIPO positsioneeritud B2B hulgitellimuste jaoks, mille minimaalne tellimiskogus on 400 tükki disaini kohta.

Soovitatav tootmiseelne töövoog

• Saatke seina kõrgus, sihtsuurus ja eelistatud tooteviide.

• Kinnitage 3D-kuubiku veeru mustri skaala ja projektispetsiifilised muutujad: kuubiku skaala, näo värvi määramine, veeru laius ja kompositsiooni üldine kõrgus.

• Kinnitage PET-aluse paksus (5 või 9 mm), MDF-i paksus (9 mm standardne või kohandatud) ja heakskiidetud MDF-i pinna-/viimistlusnäidis.

• Kinnitada enne partii valmistamist CAD/poe joonis ja vajadusel üks füüsiline näidis.

• Suunatud või mitme mooduliga konstruktsioonide puhul kasutage paigalduskoha toetamiseks paneelinumbreid ja orientatsioonimärke.

KKK

K. Kas 3D-efekt on füüsiliselt tõstetud mitmel tasandil?

Visuaalne kuubiefekt tuleneb peamiselt geomeetriast ja kontrastsetest MDF-pindadest, mis on paigaldatud PET-substraadi kohale. Igasugune tegelik kogunemine sõltub kinnitatud konstruktsioonist ja MDF paksusest.

K. Kas kuubiku tahkudel saab kasutada kolme erinevat viimistlust?

Jah. Kolmetooniline spetsifikatsioon võib suurendada isomeetrilist illusiooni. Viimistluskaardistus tuleks kinnitada märgistatud näidise või joonisega.

K. Kas kõrget kompositsiooni saab jagada transpordisõbralikeks osadeks?

Jah. Suured kujundused saab jagada kooskõlastatud mooduliteks. Õmbluste asukohad tuleks asetada piki geomeetrilisi vuuke, et need oleksid pärast paigaldamist vähem märgatavad.

Küsitlus ja koostöö

3D Cube Column Modular MDF-on-PET akustilise seinapaneeli näidiste, jooniste ülevaate, suuruse kohandamise või hulgipakkumise saamiseks võtke ühendust SHIPO-ga. Täpse ettepaneku saamiseks saatke sihtseina mõõtmed, vajalik kogus, PET-substraadi paksus, MDF paksus, eelistatud viimistlus ja kõik saadaolevad CAD/vektorimustri failid. Seejärel saab SHIPO hinnata 3D Cube Column geomeetriat, kinnitada valmistatavad detailid ja valmistada ette tootmislahenduse tellimustele alates 400 tükist disaini kohta.
